TCL-8M&4M远心系列

日期：2020-05-16 / 人气： / 来源：铨识自动化

SPO 800万像素远心镜头

系列简介

       此系列镜头可应用于SMT和PCB的2D & 3D精确测量系统，如SPI（锡膏测量），AOI（光学自动检测）。视野大适用于大型面阵相机。
       例如，SPI系统测量PCB电路板上的锡膏高度，缺陷等等。此外，AOI系统通过光学取像检查与之相匹配的每个部件的基准位置和缺陷。它也适用于LED元件（芯片，导线粘合，芯片尺寸），晶片检查（IC芯片，读写器，缺陷）等等系统应用。
       标准接口为F-接口，但可根据客户需求更换接口。多样化的镜头倍率可供客户多种选择性。
SPO 800万像素远心镜头

       这些镜头都拥有高像素，高分辨率，大视野。



功能特点

       ●  高分辨率和高对比度设计
       ●  可以适用4M（对角线16mm）到8M（对角线长度23mm）
       ●  低畸变和高远心度
       ●  可变光圈可调节景深
       ●  可客户定制化



规格参数

TCL-8M 系列

型号 倍率 工作距离
(mm)		 分辨率
(μm)		 数值孔径 F-数 景深
(mm)		 远心度
(< degree)		 畸变
(%)		 相机尺寸 接口
TCL 0.315X-130I-8M-HR 0.315X 130 13.3 0.0252 6.25 2.8 0.03 0.03 8M(23mm) F
TCL 0.318X-265I-8M-HR 0.318X 265 10.5 0.0318 5 2.2 0.03 0.08 8M(23mm) F
TCL 0.348X-130I-8M-HR 0.348X 130 12.1 0.0278 6.25 2.3 0.03 0.04 8M(23mm) F
TCL 0.348X-200I-8M-HR 0.348X 200 12 0.0289 6 2.2 0.03 0.02 8M(23mm) F
TCL 0.385X-132I-8M-HR 0.385X 132 12.4 0.027 7.1 2.1 0.015 0.03 8M(23mm) F
TCL 0.42X-132I-8M-HR 0.42X 132 5.4 0.0627 3.35 836μm 0.023 0.03 8M(23mm) F
TCL 0.42X-130I-8M 0.42X 130 16 0.021 10 2.5 0.03 0.1 8M(23mm) F
TCL 0.49X-132I-8M-HR 0.49X 132 7.5 0.0446 5.5 1 0.03 0.05 8M(23mm) F
TCL 0.5X-130I-8M-HR 0.5X 130 9.4 0.0357 7 1.2 0.03 0.05 8M(23mm) F
TCL 0.56X-130I-8M 0.56X 130 12.7 0.028 10 1.4 0.03 0.06 8M(23mm) F
TCL 0.58X-254I-8M-HR 0.58X 254 5.8 0.058 5 654μm 0.03 0.08 8M(23mm) F
TCL 0.6X-130I-8M-HR 0.6X 130 6.2 0.054 5.6 684μm 0.03 0.06 8M(23mm) F
TCL 0.6X-130I-8M 0.6X 130 11.6 0.029 10.4 1.3 0.23 0.1 8M(23mm) F
TCL 0.6X-258I-8M-HR 0.6X 258 6 0.06 5 611μm 0.03 0.03 8M(23mm) F
TCL 0.64X-130I-8M-HR 0.64X 130 5.8 0.0576 5.56 597μm 0.02 0.06 8M(23mm) F
TCL 0.6X-310I-8M-HR 0.6X 310 7 0.048 6.25 764μm 0.03 0.08 8M(23mm) F
TCL 0.7X-130I-8M-HR 0.7X 130 5.1 0.066 5.3 476μm 0.03 0.05 8M(23mm) F
TCL 0.7X-180I-15M 0.7X 180 5.7 0.0588 6 490μm 0.04 0.03 15M(25mm) F
TCL 1.0X-157I-8M-HR 1.0X 157 4.7 0.071 7 308μm 0.03 0.06 8M(23mm) F
TCL 2.0X-50/D-8M-HR 2.0X 50 3 0.112 8.9 98μm 0.03 0.04 8M(23mm) F

TCL-4M 系列

型号 倍率 工作距离
(mm)		 分辨率
(μm)		 数值孔径 F-数 景深
(mm)		 远心度
(< degree)		 畸变
(%)		 相机尺寸 接口
TCL 0.15X-255-4M-HR 0.15X 255 31.4 0.0107 7 13.7 0.023 0.01 1″(16mm) C
TCL 0.16X-240-4M-HR 0.16X 240 30.5 0.011 7.3 12.5 0.03 0.01 1″(16mm) C
TCL 0.215X-163I-4M 0.215X 163 17.6 0.019 5.4 2.3 0.03 0.03 1″(16mm) C
TCL 0.234X-130I-4M-HR 0.234X 130 16 0.021 5.6 4.5 0.03 0.03 1″(16mm) C
TCL 0.234X-200I-4M 0.234X 200 16 0.021 5.6 4.5 0.03 0.03 1″(16mm) C
TCL 0.26X-130I-4M-HR 0.26X 130 14.3 0.0234 5.5 3.6 0.03 0.03 1″(16mm) C
TCL 0.26X-200I-4M-HR 0.26X 200 14.3 0.0234 5.5 3.6 0.03 0.03 1″(16mm) C
TCL 0.275X-240I-4M-HR 0.275X 240 16.8 0.02 6.9 4 0.025 0.04 1″(16mm) C
TCL 0.312X-130I-4M-HR 0.312X 130 7.2 0.0465 3.3 1.5 0.03 0.03 1″(16mm) C
TCL 0.312X-200I-4M 0.312X 200 9.7 0.0346 4.5 2 0.03 0.03 1″(16mm) C
TCL 0.37X-240I-4M-HR 0.37X 240 12.1 0.0277 6.7 2.1 0.03 0.01 1″(16mm) C
TCL 0.445X-130I-4M-HR 0.445X 130 10.6 0.0318 7 1.5 0.023 0.065 1″(16mm) C
TCL 0.7X-65/D-4M 0.7X 65 6.6 0.051 6.9 610μm 0.03 0.03 1″(16mm) C
TCL 1.0X-65/D-4M 1.0X 65 5.4 0.062 8 352μm 0.03 0.03 1″(16mm) C
TCL 1.0X-110/D-4M 1.0X 110 5.4 0.062 8 352μm 0.03 0.03 1″(16mm) C
TCL 1.5X-65/D-4M 1.5X 65 3.7 0.09 8.3 163μm 0.03 0.03 1″(16mm) C
TCL 2.2X-40/D-4M-HR 2.2X 40 2.7 0.123 8.9 81μm 0.03 0.02 1″(16mm) C
TCL 3.0X-40/D-4M-HR 3.0X 40 2.4 0.14 10.7 52μm 0.04 0.03 1″(16mm) C

TCL-8M 系列

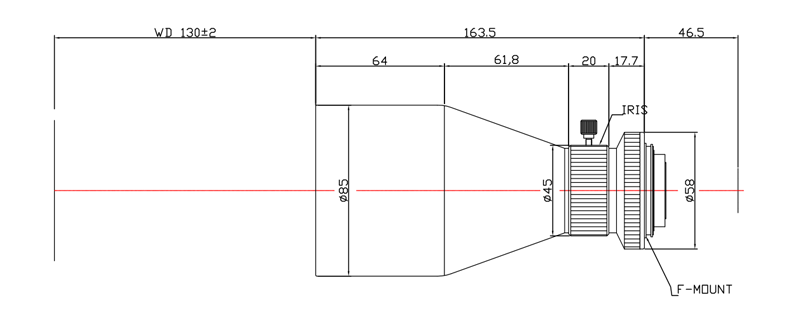

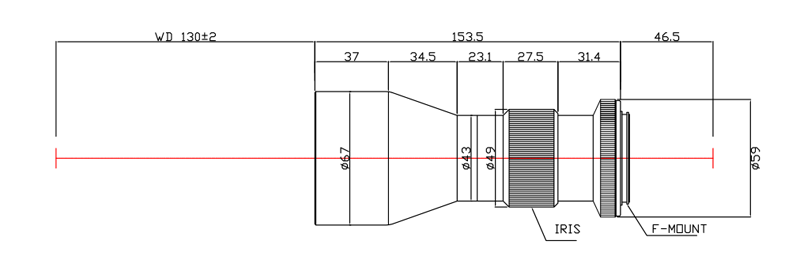

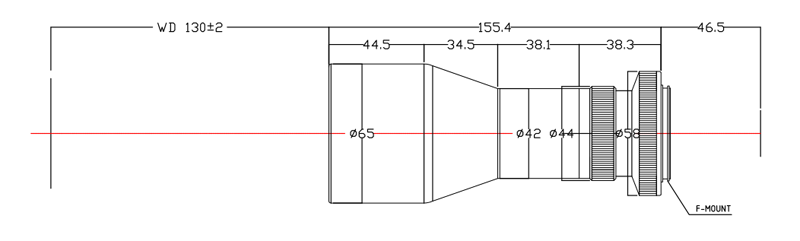

TCL 0.315X-130I-8M-HR

SPO 800万像素远心镜头

倍率

0.315X



工作距离(mm)

130



分辨率(μm)

13.3



数值孔径

0.0252



F-数

6.25



景深(mm)

2.8



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

8M(23mm)



接口

F

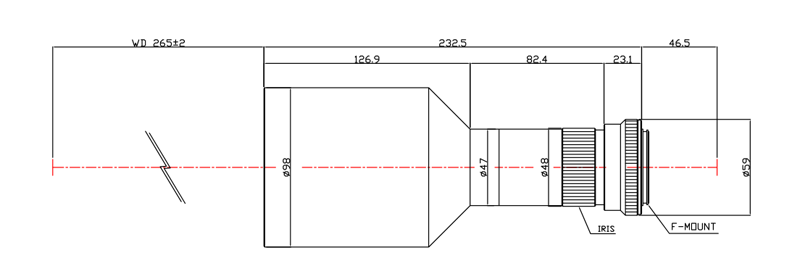

TCL 0.318X-265I-8M-HR

SPO 800万像素远心镜头

倍率

0.318X



工作距离(mm)

265



分辨率(μm)

10.5



数值孔径

0.0318



F-数

5



景深(mm)

2.2



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

8M(23mm)



接口

F



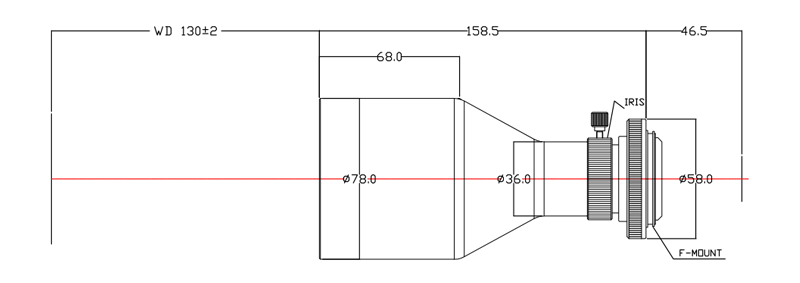

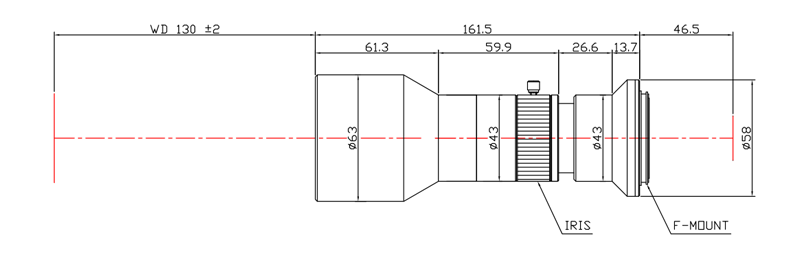

TCL 0.348X-130I-8M-HR

SPO 800万像素远心镜头

倍率

0.348X



工作距离(mm)

130



分辨率(μm)

12.1



数值孔径

0.0278



F-数

6.25



景深(mm)

2.3



远心度(< degree)

0.03



畸变(%)

0.04



相机尺寸

8M(23mm)



接口

F



TCL 0.348X-200I-8M-HR

SPO 800万像素远心镜头

倍率

0.348X



工作距离(mm)

200



分辨率(μm)

12



数值孔径

0.0289



F-数

6



景深(mm)

2.2



远心度(< degree)

0.03



畸变(%)

0.02



相机尺寸

8M(23mm)



接口

F



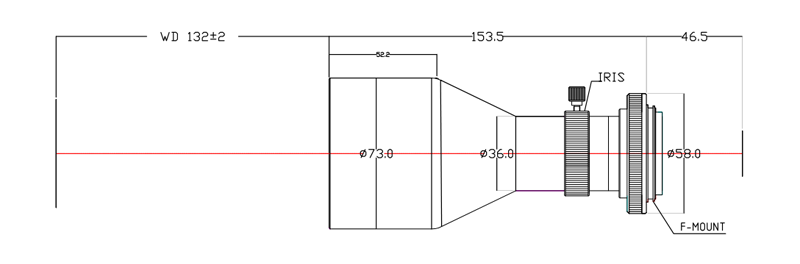

TCL 0.385X-132I-8M-HR

SPO 800万像素远心镜头

倍率

0.385X



工作距离(mm)

132



分辨率(μm)

12.4



数值孔径

0.027



F-数

7.1



景深(mm)

2.1



远心度(< degree)

0.015



畸变(%)

0.03



相机尺寸

8M(23mm)



接口

F



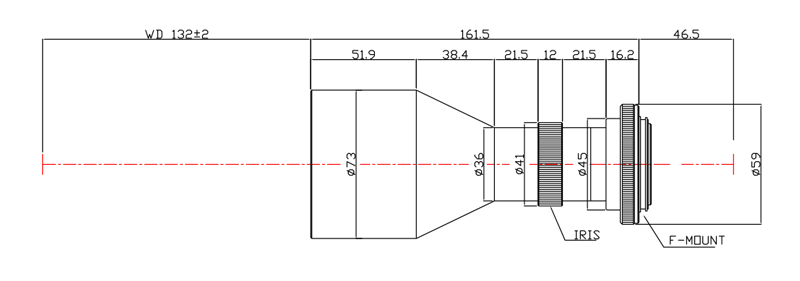

TCL 0.42X-132I-8M-HR

SPO 800万像素远心镜头

倍率

0.42X



工作距离(mm)

132



分辨率(μm)

5.4



数值孔径

0.0627



F-数

3.35



景深(mm)

836μm



远心度(< degree)

0.023



畸变(%)

0.03



相机尺寸

8M(23mm)



接口

F



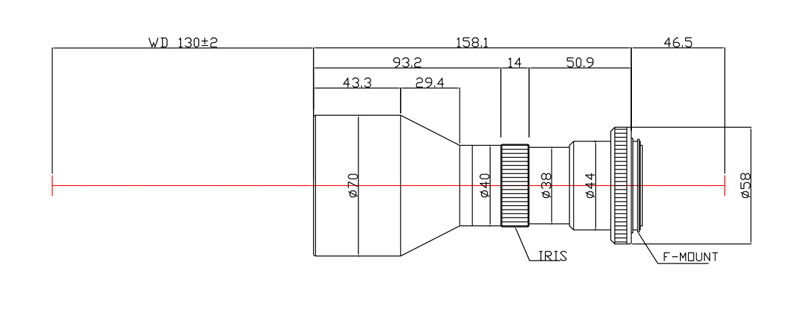

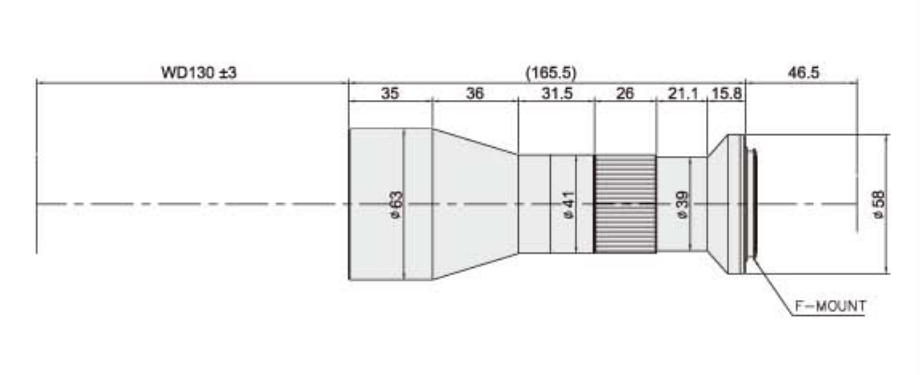

TCL 0.42X-130I-8M

SPO 800万像素远心镜头

倍率

0.42X



工作距离(mm)

130



分辨率(μm)

16



数值孔径

0.021



F-数

10



景深(mm)

2.5



远心度(< degree)

0.03



畸变(%)

0.1



相机尺寸

8M(23mm)



接口

F

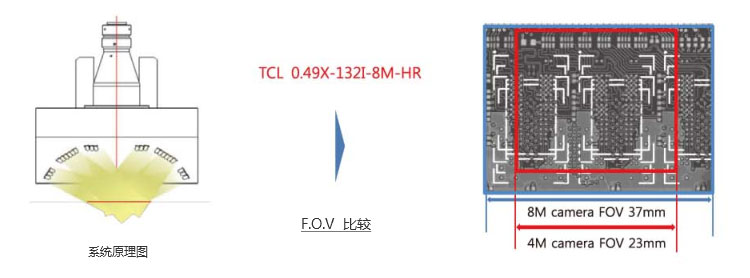

TCL 0.49X-132I-8M-HR

SPO 800万像素远心镜头

倍率

0.49X



工作距离(mm)

132



分辨率(μm)

7.5



数值孔径

0.0446



F-数

5.5



景深(mm)

1



远心度(< degree)

0.03



畸变(%)

0.05



相机尺寸

8M(23mm)



接口

F



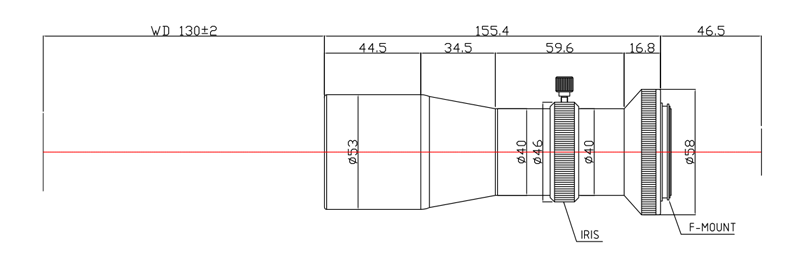

TCL 0.5X-130I-8M-HR

SPO 800万像素远心镜头

倍率

0.5X



工作距离(mm)

130



分辨率(μm)

9.4



数值孔径

0.0357



F-数

7



景深(mm)

1.2



远心度(< degree)

0.03



畸变(%)

0.05



相机尺寸

8M(23mm)



接口

F



TCL 0.56X-130I-8M

SPO 800万像素远心镜头

倍率

0.56X



工作距离(mm)

130



分辨率(μm)

12.7



数值孔径

0.028



F-数

10



景深(mm)

1.4



远心度(< degree)

0.03



畸变(%)

0.06



相机尺寸

8M(23mm)



接口

F

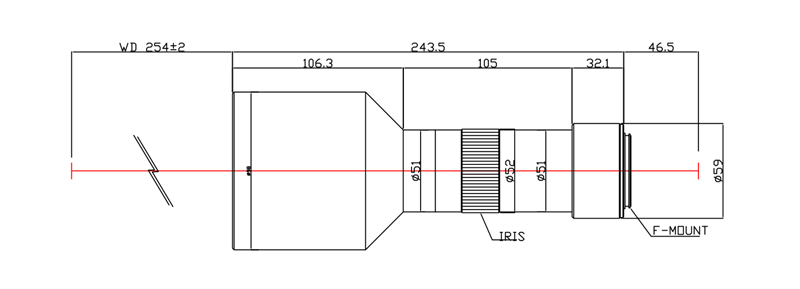

TCL 0.58X-254I-8M-HR

SPO 800万像素远心镜头

倍率

0.58X



工作距离(mm)

254



分辨率(μm)

5.8



数值孔径

0.058



F-数

5



景深(mm)

654μm



远心度(< degree)

0.03



畸变(%)

0.08



相机尺寸

8M(23mm)



接口

F



TCL 0.6X-130I-8M-HR

SPO 800万像素远心镜头

倍率

0.6X



工作距离(mm)

130



分辨率(μm)

6.2



数值孔径

0.054



F-数

5.6



景深(mm)

684μm



远心度(< degree)

0.03



畸变(%)

0.06



相机尺寸

8M(23mm)



接口

F



TCL 0.6X-130I-8M

SPO 800万像素远心镜头

倍率

0.6X



工作距离(mm)

130



分辨率(μm)

11.6



数值孔径

0.029



F-数

10.4



景深(mm)

1.3



远心度(< degree)

0.23



畸变(%)

0.1



相机尺寸

8M(23mm)



接口

F

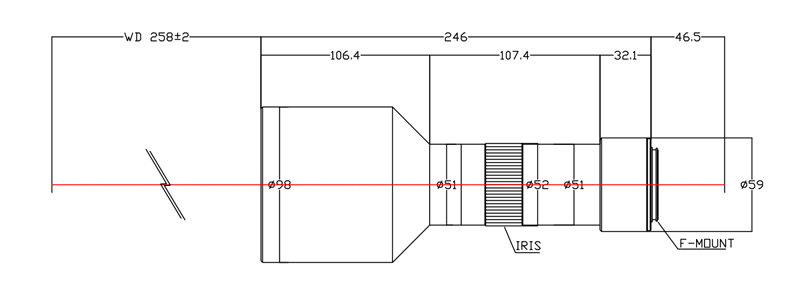

TCL 0.6X-258I-8M-HR

SPO 800万像素远心镜头

倍率

0.6X



工作距离(mm)

258



分辨率(μm)

6



数值孔径

0.06



F-数

5



景深(mm)

611μm



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

8M(23mm)



接口

F



TCL 0.64X-130I-8M-HR

SPO 800万像素远心镜头

倍率

0.64X



工作距离(mm)

130



分辨率(μm)

5.8



数值孔径

0.0576



F-数

5.56



景深(mm)

597μm



远心度(< degree)

0.02



畸变(%)

0.06



相机尺寸

8M(23mm)



接口

F

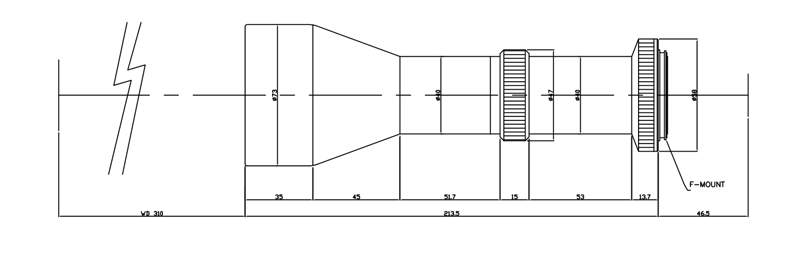

TCL 0.6X-310I-8M-HR

SPO 800万像素远心镜头

倍率

0.6X



工作距离(mm)

310



分辨率(μm)

7



数值孔径

0.048



F-数

6.25



景深(mm)

764μm



远心度(< degree)

0.03



畸变(%)

0.08



相机尺寸

8M(23mm)



接口

F



TCL 0.7X-130I-8M-HR

SPO 800万像素远心镜头

倍率

0.7X



工作距离(mm)

130



分辨率(μm)

5.1



数值孔径

0.066



F-数

5.3



景深(mm)

476μm



远心度(< degree)

0.03



畸变(%)

0.05



相机尺寸

8M(23mm)



接口

F

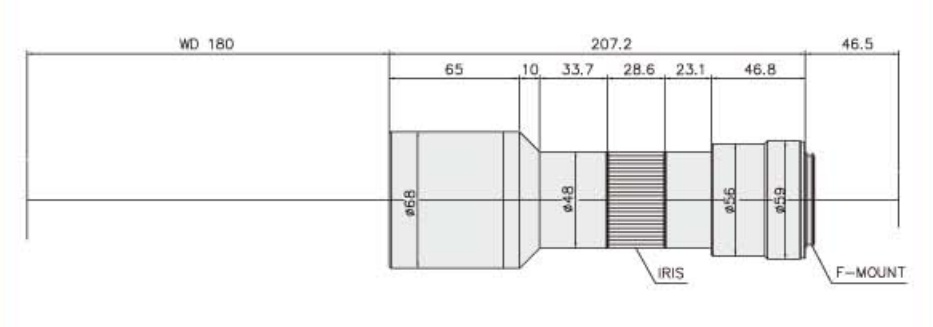

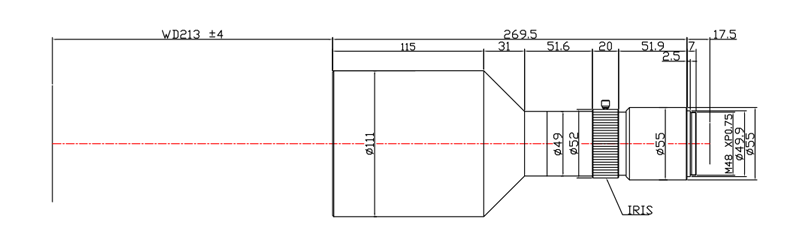

TCL 0.7X-180I-15M

SPO 800万像素远心镜头

倍率

0.7X



工作距离(mm)

180



分辨率(μm)

5.7



数值孔径

0.0588



F-数

6



景深(mm)

490μm



远心度(< degree)

0.04



畸变(%)

0.03



相机尺寸

15M(25mm)



接口

F

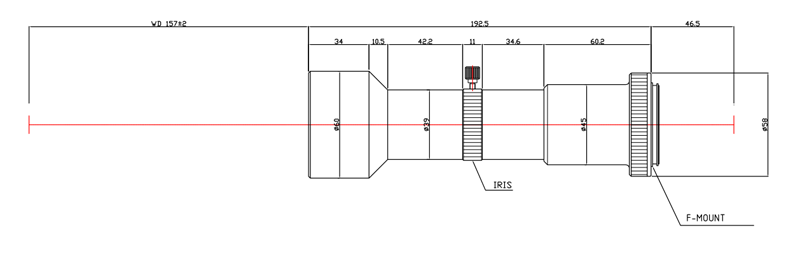

TCL 1.0X-157I-8M-HR

SPO 800万像素远心镜头

倍率

1.0X



工作距离(mm)

157



分辨率(μm)

4.7



数值孔径

0.071



F-数

7



景深(mm)

308μm



远心度(< degree)

0.03



畸变(%)

0.06



相机尺寸

8M(23mm)



接口

F

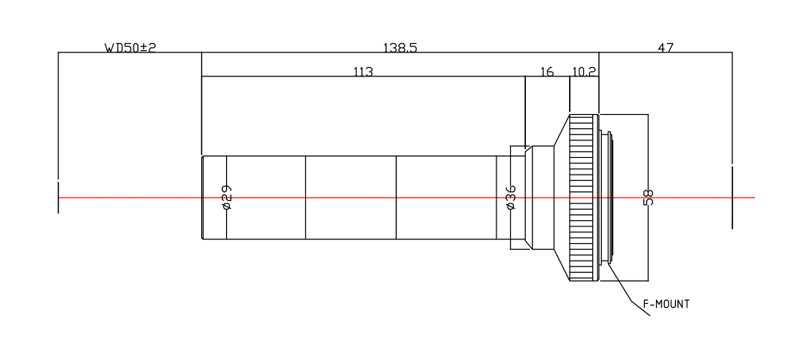

TCL 2.0X-50/D-8M-HR

SPO 800万像素远心镜头

倍率

2.0X



工作距离(mm)

50



分辨率(μm)

3



数值孔径

0.112



F-数

8.9



景深(mm)

98μm



远心度(< degree)

0.03



畸变(%)

0.04



相机尺寸

8M(23mm)



接口

F



TCL-4M 系列

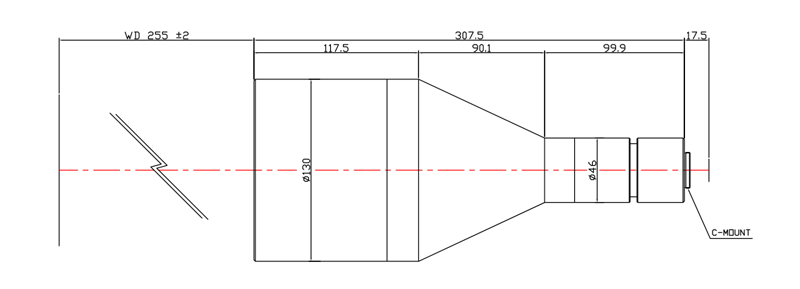

TCL 0.15X-255-4M-HR

SPO 800万像素远心镜头

倍率

0.15X



工作距离(mm)

255



分辨率(μm)

31.4



数值孔径

0.0107



F-数

7



景深(mm)

13.7



远心度(< degree)

0.023



畸变(%)

0.01



相机尺寸

1″(16mm)



接口

C



TCL 0.16X-240-4M-HR

SPO 800万像素远心镜头

倍率

0.16X



工作距离(mm)

240



分辨率(μm)

30.5



数值孔径

0.011



F-数

7.3



景深(mm)

12.5



远心度(< degree)

0.03



畸变(%)

0.01



相机尺寸

1″(16mm)



接口

C



TCL 0.215X-163I-4M

SPO 800万像素远心镜头

倍率

0.215X



工作距离(mm)

163



分辨率(μm)

17.6



数值孔径

0.019



F-数

5.4



景深(mm)

2.3



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

1″(16mm)



接口

C

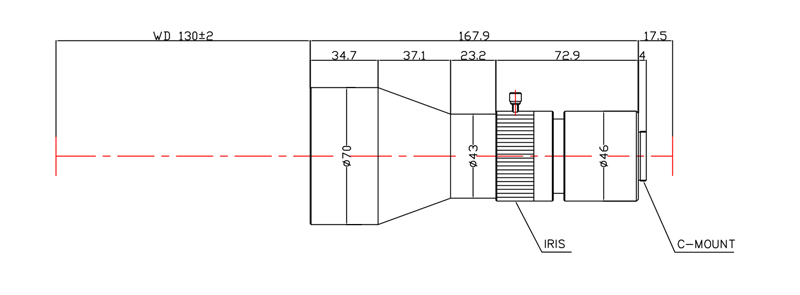

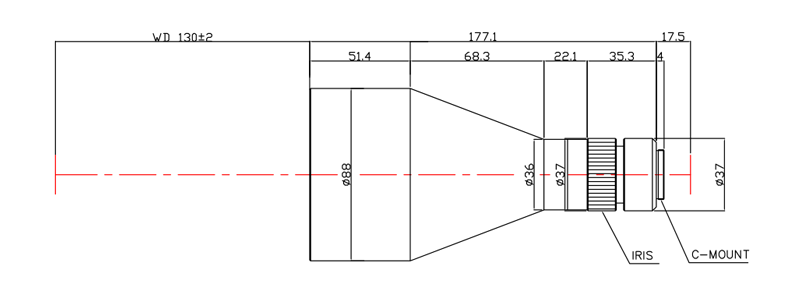

TCL 0.234X-130I-4M-HR

SPO 800万像素远心镜头

倍率

0.234X



工作距离(mm)

130



分辨率(μm)

16



数值孔径

0.021



F-数

5.6



景深(mm)

4.5



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

1″(16mm)



接口

C

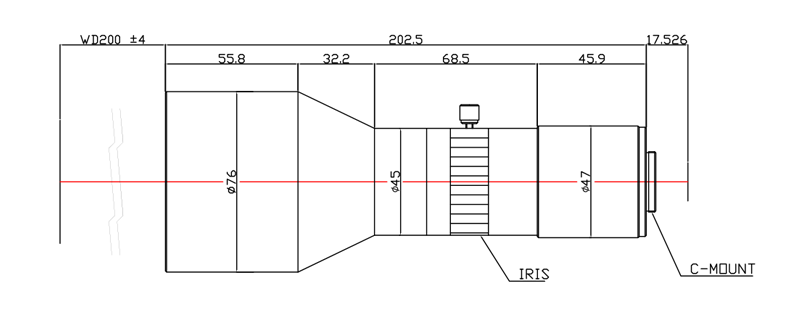

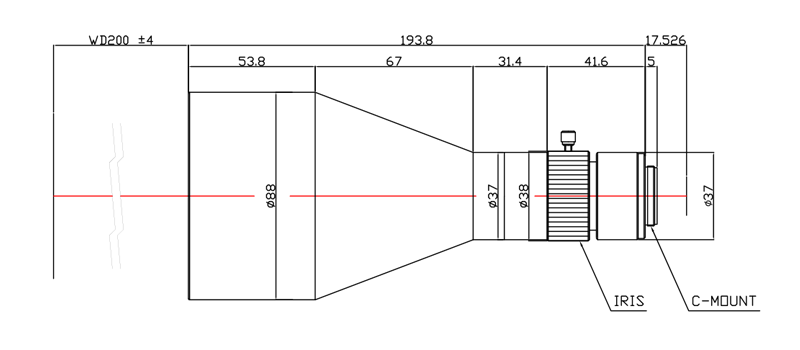

TCL 0.234X-200I-4M

SPO 800万像素远心镜头

倍率

0.234X



工作距离(mm)

200



分辨率(μm)

16



数值孔径

0.021



F-数

5.6



景深(mm)

4.5



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

1″(16mm)



接口

C



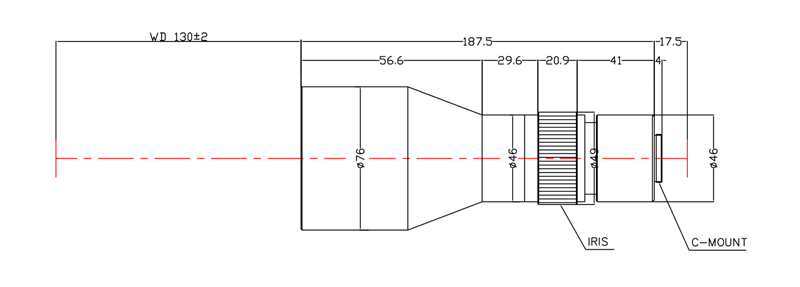

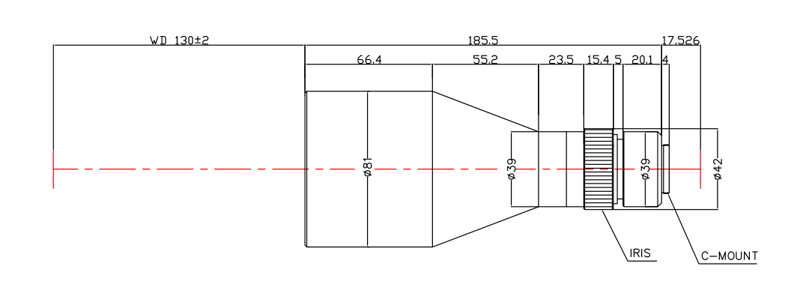

TCL 0.26X-130I-4M-HR

SPO 800万像素远心镜头

倍率

0.26X



工作距离(mm)

130



分辨率(μm)

14.3



数值孔径

0.0234



F-数

5.5



景深(mm)

3.6



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

1″(16mm)



接口

C



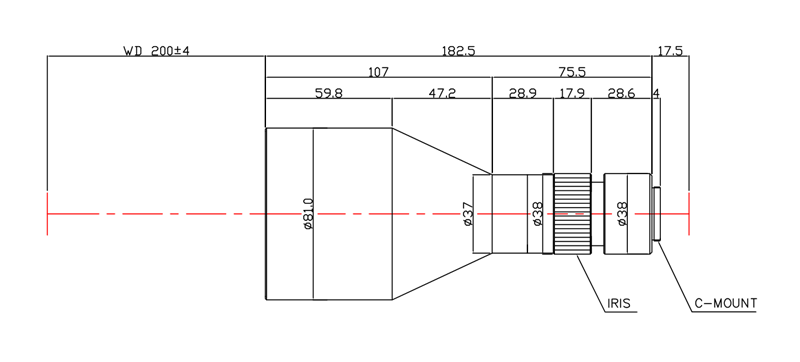

TCL 0.26X-200I-4M-HR

SPO 800万像素远心镜头

倍率

0.26X



工作距离(mm)

200



分辨率(μm)

14.3



数值孔径

0.0234



F-数

5.5



景深(mm)

3.6



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

1″(16mm)



接口

C

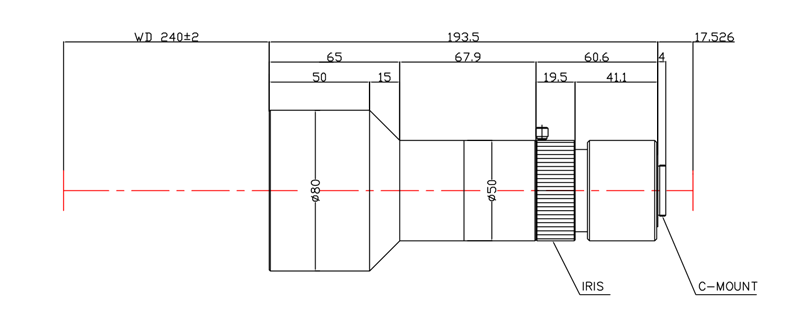

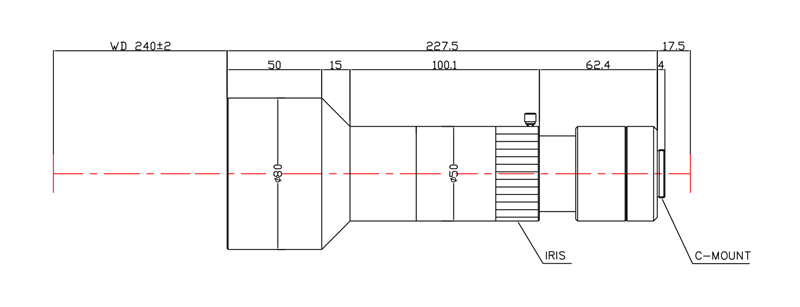

TCL 0.275X-240I-4M-HR

SPO 800万像素远心镜头

倍率

0.275X



工作距离(mm)

240



分辨率(μm)

16.8



数值孔径

0.02



F-数

6.9



景深(mm)

4



远心度(< degree)

0.025



畸变(%)

0.04



相机尺寸

1″(16mm)



接口

C



TCL 0.312X-130I-4M-HR

SPO 800万像素远心镜头

倍率

0.312X



工作距离(mm)

130



分辨率(μm)

7.2



数值孔径

0.0465



F-数

3.3



景深(mm)

1.5



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

1″(16mm)



接口

C



TCL 0.312X-200I-4M

SPO 800万像素远心镜头

倍率

0.312X



工作距离(mm)

200



分辨率(μm)

9.7



数值孔径

0.0346



F-数

4.5



景深(mm)

2



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

1″(16mm)



接口

C

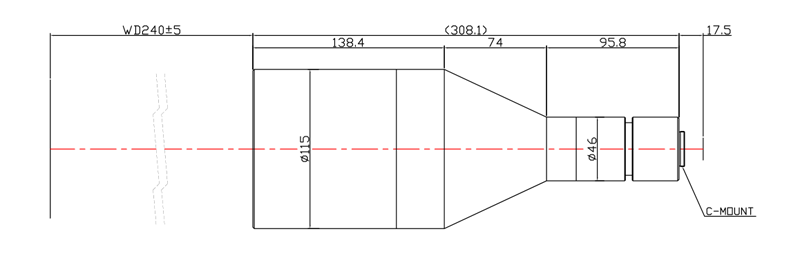

TCL 0.37X-240I-4M-HR

SPO 800万像素远心镜头

倍率

0.37X



工作距离(mm)

240



分辨率(μm)

12.1



数值孔径

0.0277



F-数

6.7



景深(mm)

2.1



远心度(< degree)

0.03



畸变(%)

0.01



相机尺寸

1″(16mm)



接口

C



TCL 0.445X-130I-4M-HR

SPO 800万像素远心镜头

倍率

0.445X



工作距离(mm)

130



分辨率(μm)

10.6



数值孔径

0.0318



F-数

7



景深(mm)

1.5



远心度(< degree)

0.023



畸变(%)

0.065



相机尺寸

1″(16mm)



接口

C

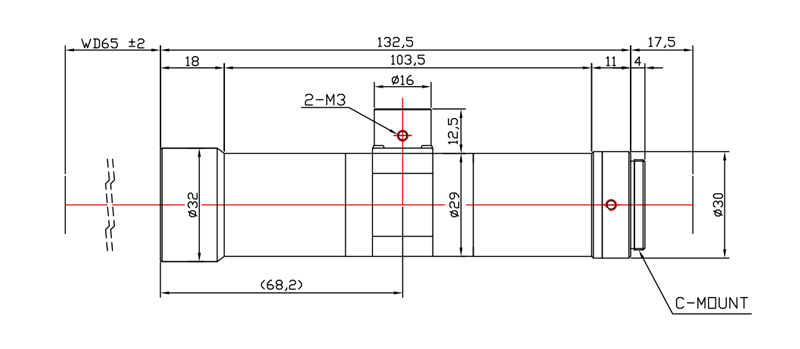

TCL 0.7X-65/D-4M

SPO 800万像素远心镜头

倍率

0.7X



工作距离(mm)

65



分辨率(μm)

6.6



数值孔径

0.051



F-数

6.9



景深(mm)

610μm



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

1″(16mm)



接口

C



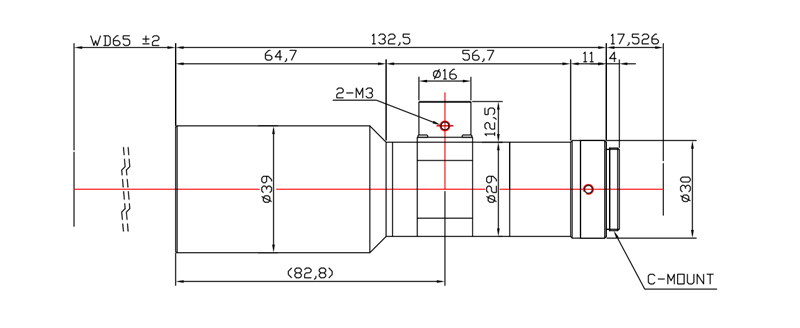

TCL 1.0X-65/D-4M

SPO 800万像素远心镜头

倍率

1.0X



工作距离(mm)

65



分辨率(μm)

5.4



数值孔径

0.062



F-数

8



景深(mm)

352μm



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

1″(16mm)



接口

C



TCL 1.0X-110/D-4M

SPO 800万像素远心镜头

倍率

1.0X



工作距离(mm)

110



分辨率(μm)

5.4



数值孔径

0.062



F-数

8



景深(mm)

352μm



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

1″(16mm)



接口

C



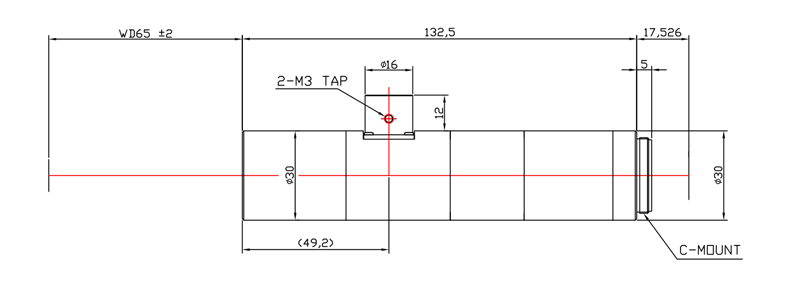

TCL 1.5X-65/D-4M

SPO 800万像素远心镜头

倍率

1.5X



工作距离(mm)

65



分辨率(μm)

3.7



数值孔径

0.09



F-数

8.3



景深(mm)

163μm



远心度(< degree)

0.03



畸变(%)

0.03



相机尺寸

1″(16mm)



接口

C

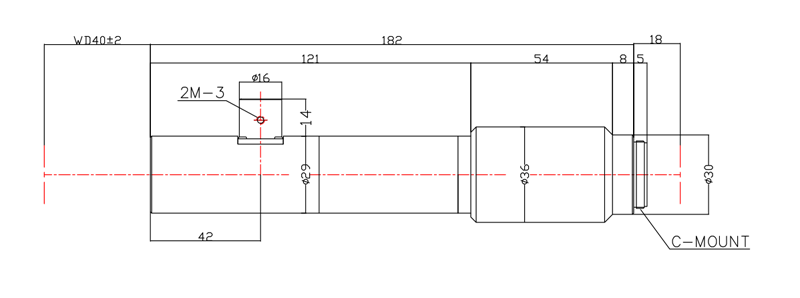

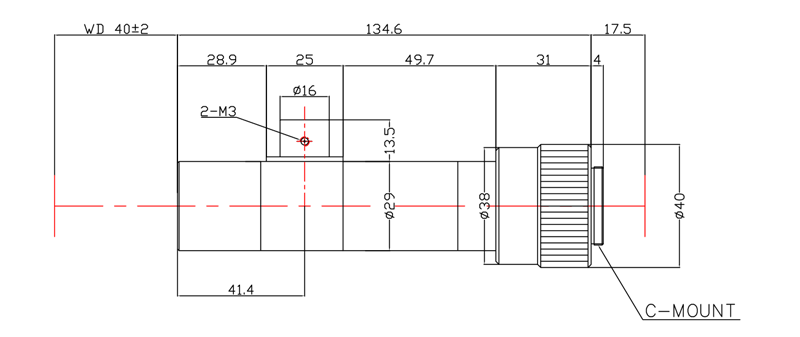

TCL 2.2X-40/D-4M-HR

SPO 800万像素远心镜头

倍率

2.2X



工作距离(mm)

40



分辨率(μm)

2.7



数值孔径

0.123



F-数

8.9



景深(mm)

81μm



远心度(< degree)

0.03



畸变(%)

0.02



相机尺寸

1″(16mm)



接口

C



TCL 3.0X-40/D-4M-HR

SPO 800万像素远心镜头

倍率

3.0X



工作距离(mm)

40



分辨率(μm)

2.4



数值孔径

0.14



F-数

10.7



景深(mm)

52μm



远心度(< degree)

0.04



畸变(%)

0.03



相机尺寸

1″(16mm)



接口

C



上一篇：← 下一篇：→

文档下载 Download

推荐内容 Recommended

相关内容 Related

我们的服务 Our Services

我们的服务宗旨：为客户创造价值、为客户创造利益、为客户提供高性价比的产品解决方案Our service purpose: to create value for customers, to create benefits for customers, to provide customers with the high cost-effective product solutions

立即前往 Now Go →

我们的产品 Our Products

代理销售国际知名品牌的工业相机、镜头、图象采集卡、图像处理软件及光源等机器视觉产品。Sales agents internationally renowned brand of industrial cameras, lenses, frame grabbers, software, image processing and machine vision lighting and other products.

立即前往 Now Go →

现在致电 021-52890801 OR 查看更多联系方式 →

Go To Top 回顶部
