NTL-LINE非远心线阵系列
日期：2020-05-16 / 人气： / 来源：铨识自动化
系列简介

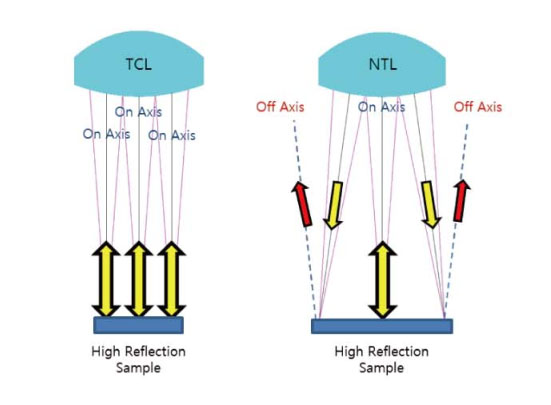

非远心线阵系列不仅兼容4k，8k线传感器相机而且可以更改任何法兰距离。它可用于测量平板（缺陷、颗粒、墨汁注射），引线框架（自来水、电影），LED元件（住房和包装）中的应用。本系列设计均具备高分辨率和高对比度，低失真、非同轴
● 最大可以支持对角线长度62.4mm的12K（5μm/pixel）相机
规格参数
| 型号 | 倍率 |
工作距离 (mm) |
分辨率 (μm) |
数值孔径 | F-数 |
景深 (μm) |
畸变 (%) |
相机尺寸 | 接口 |
|---|---|---|---|---|---|---|---|---|---|
| NTL 0.5X-330I-12K | 0.5X | 330 | 8.6 | 0.039 | 6.4 | 512 | 0.08 | 12K（5μm） | M47 |
| NTL 0.7X-257I-12K | 0.7X | 257 | 9.6 | 0.035 | 10 | 408 | 0.01 | 12K（5μm） | M47 |
| NTL 1.0X-202I-12K | 1.0X | 202 | 6.7 | 0.05 | 10 | 200 | 0.04 | 12K（5μm） | M47 |
| NTL 1.4X-168I-12K | 1.4X | 168 | 5.3 | 0.063 | 11.1 | 113 | 0.02 | 12K（5μm） | M47 |
| NTL 2.0X-50I-12K | 2.0X | 50 | 3 | 0.11 | 9.1 | 45 | 0.03 | 12K（5μm） | M47 |
| NTL 2.0X-140I-12K | 2.0X | 140 | 4.3 | 0.078 | 12.8 | 64 | 0.03 | 12K（5μm） | M57 |
| NTL 3.5X-88I-12K | 3.5X | 88 | 2.4 | 0.14 | 12.5 | 20 | 0.05 | 12K（5μm） | M57 |

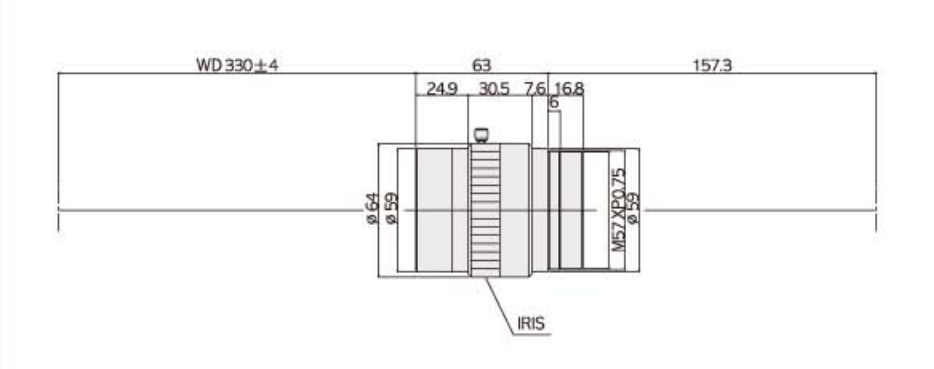

NTL 0.5X-330I-12K
倍率
0.5X
工作距离(mm)
330
分辨率(μm)
8.6
数值孔径
0.039
F-数
6.4
景深(μm)
512
畸变(%)
0.08
相机尺寸
12K（5μm）
接口
M47

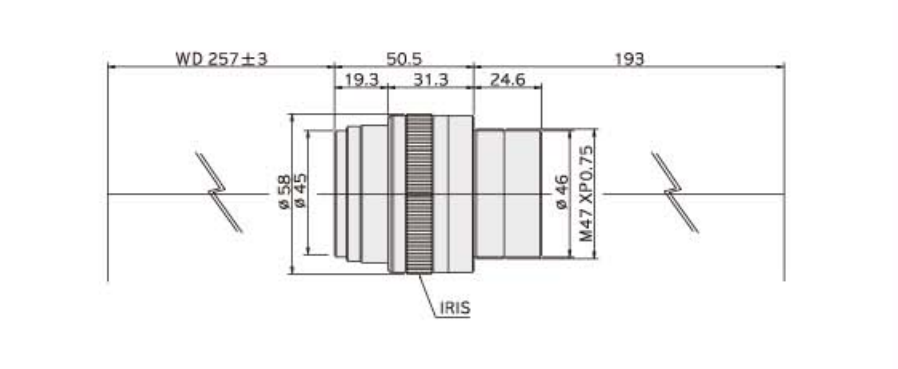

NTL 0.7X-257I-12K
倍率
0.7X
工作距离(mm)
257
分辨率(μm)
9.6
数值孔径
0.035
F-数
10
景深(μm)
408
畸变(%)
0.01
相机尺寸
12K（5μm）
接口
M47

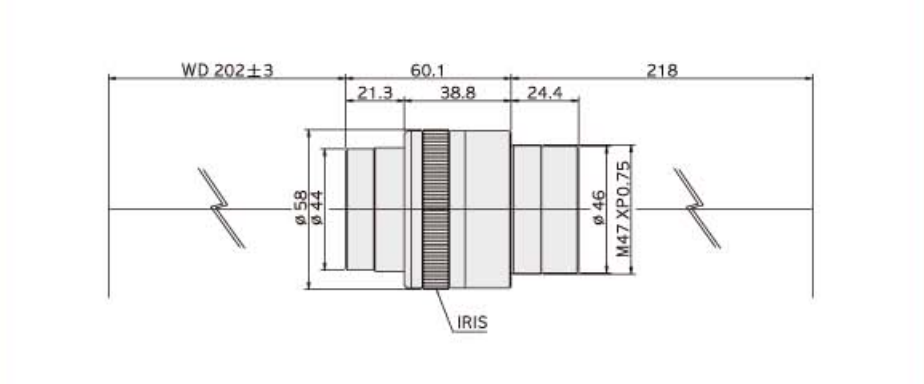

NTL 1.0X-202I-12K
倍率
1.0X
工作距离(mm)
202
分辨率(μm)
6.7
数值孔径
0.05
F-数
10
景深(μm)
200
畸变(%)
0.04
相机尺寸
12K（5μm）
接口
M47

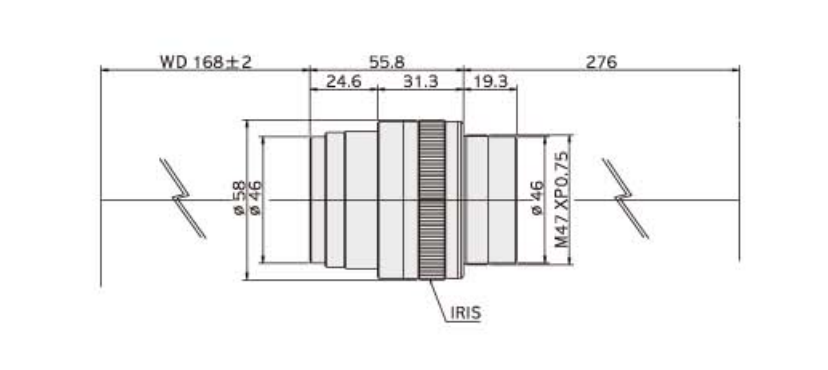

NTL 1.4X-168I-12K
倍率
1.4X
工作距离(mm)
168
分辨率(μm)
5.3
数值孔径
0.063
F-数
11.1
景深(μm)
113
畸变(%)
0.02
相机尺寸
12K（5μm）
接口
M47

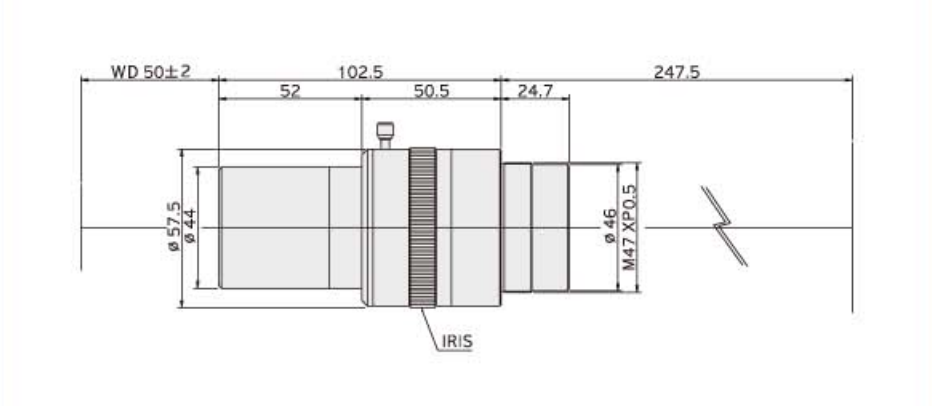

NTL 2.0X-50I-12K
倍率
2.0X
工作距离(mm)
50
分辨率(μm)
3
数值孔径
0.11
F-数
9.1
景深(μm)
45
畸变(%)
0.03
相机尺寸
12K（5μm）
接口
M47

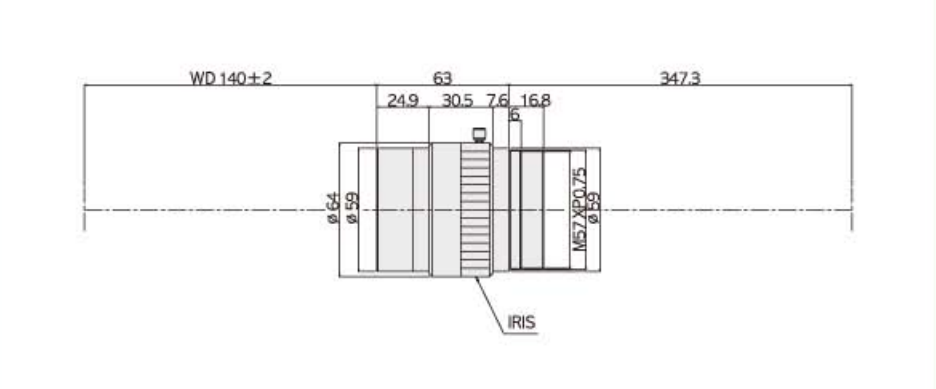

NTL 2.0X-140I-12K
倍率
2.0X
工作距离(mm)
140
分辨率(μm)
4.3
数值孔径
0.078
F-数
12.8
景深(μm)
64
畸变(%)
0.03
相机尺寸
12K（5μm）
接口
M57

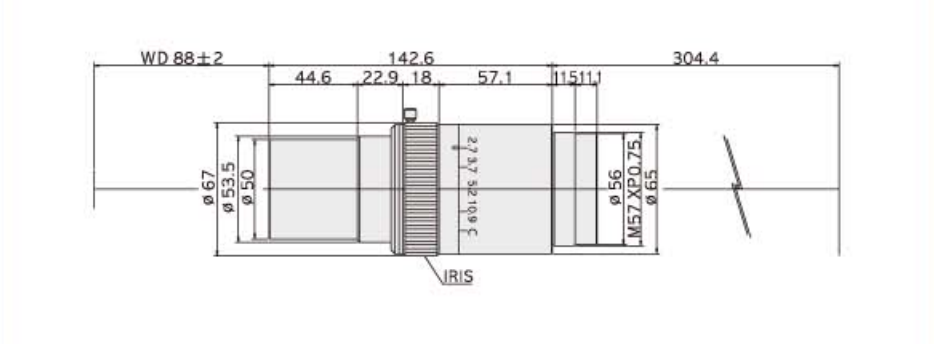

NTL 3.5X-88I-12K
倍率
3.5X
工作距离(mm)
88
分辨率(μm)
2.4
数值孔径
0.14
F-数
12.5
景深(μm)
20
畸变(%)
0.05
相机尺寸
12K（5μm）
接口
M57
